בדיקות עובי דופן בטכנולוגיות Eddy Current

מטרתו העיקרית של מחליף חום העברת חום מזורם אחד לזורם אחר. קיימים שני סוגים עיקריים של מחליפי חום – מחליף חום תרמיל וצינורות ומחליף חום מסוג לוחות.

במערכות מיזוג אוויר מרכזיות הנפוצות ביותר כוללות צי’לר בעל מעבה ומאייד מים מסוג תרמיל וצינורות כאשר התרמיל עשויי מברזל וצינורות החלפת החום מנחושת לקבלת הולכת חום מקסימאלית. לאורך שנות פעילות המערכת שחיקה וסדקים אורכיים ורוחביים עלולים לגרום לפגיעה בצינורות וליצור דליפה אשר עלולה לגרום לנזק רב למדחס ולמערכת כולה ולדרוש השבתה ארוכה של המערכת עד לתיקון הנזק שנגרם.

איתור מוקדם של הכשלים ומניעתם לפני היווצרות חורים ודליפות הינה בגדר הכרח על מנת לאפשר אמינות גובהה של המערכות וחסכון בעלויות גבוהות ובזמן השבתה ארוך מאוד של המערכת.

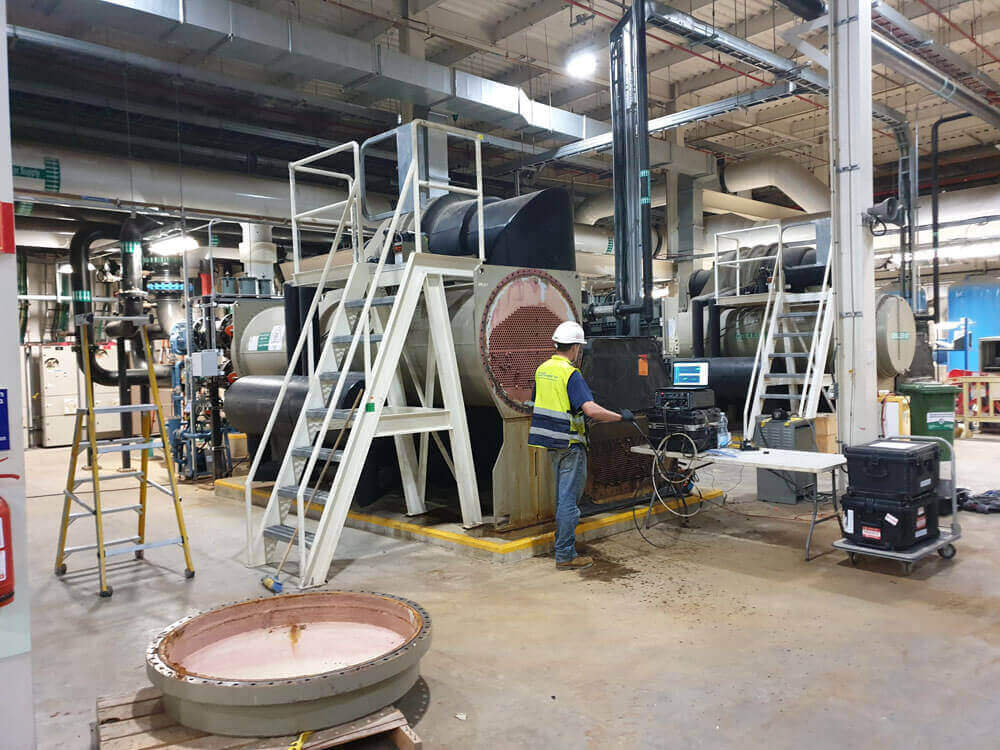

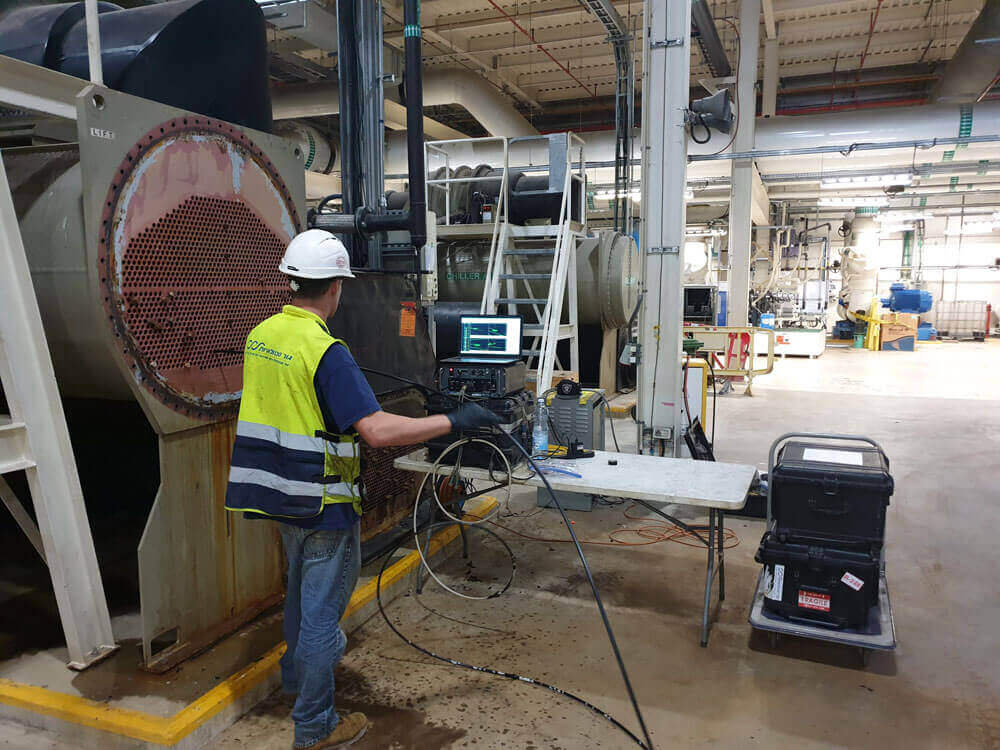

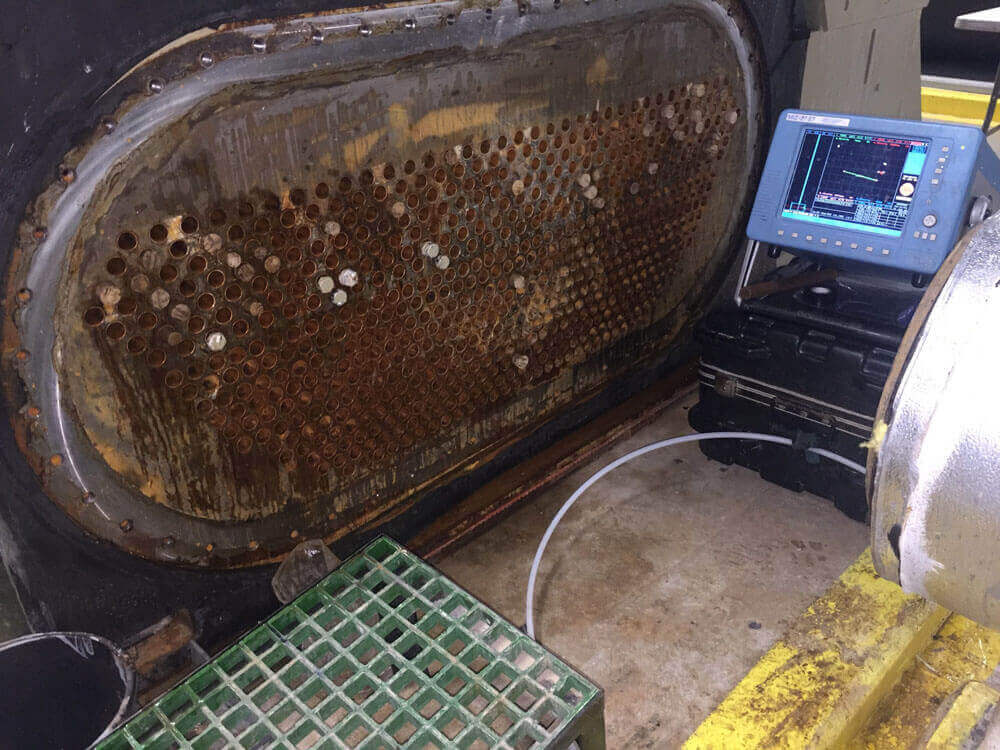

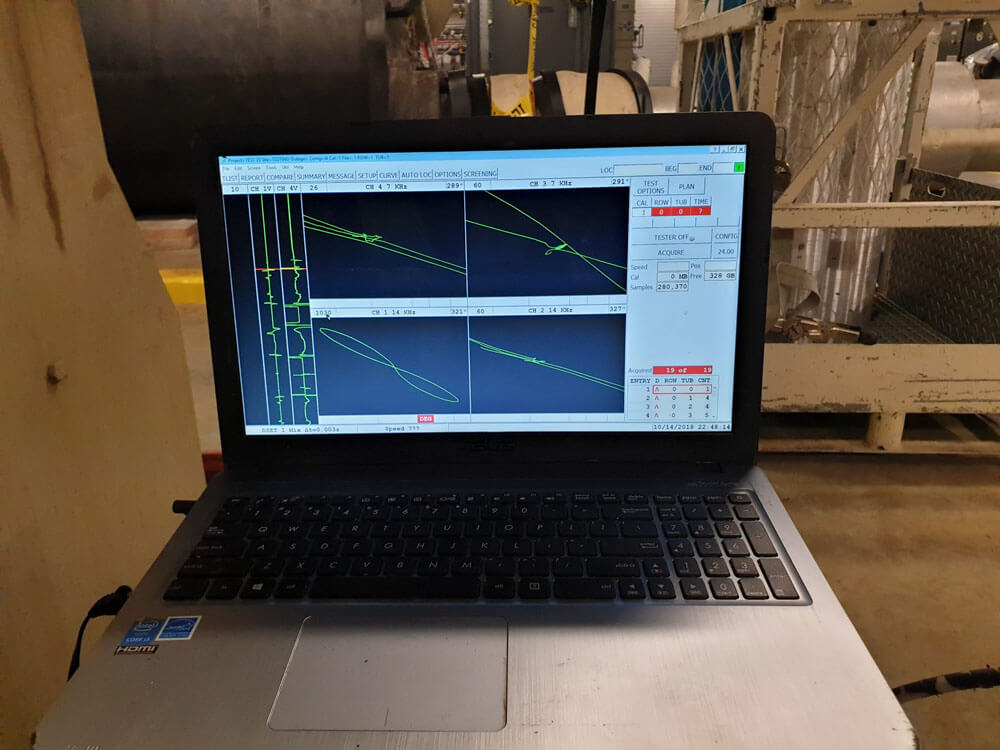

בדיקת עובי דופן לצינורות החלפת חום משלבת שימוש בגלים אלקטרומגנטים לזיהוי מוקדם של כשלים וסדקים בצינורות החלפת החום בקוטר הפנימי והחיצוני של הצינורות (Tube ID & OD). הבדיקה כוללת העברת רגש ייחודי בתוך הצינור לכל אורכו. זרמי מערבולת מסוג אדי קראנט (Eddy Current) נוצרים באמצעות סלילים אלקטרומגנטים בתוך הרגש ומנוטרים באופן סימולטני לצורך זיהוי כשלים בדופן הצינור.

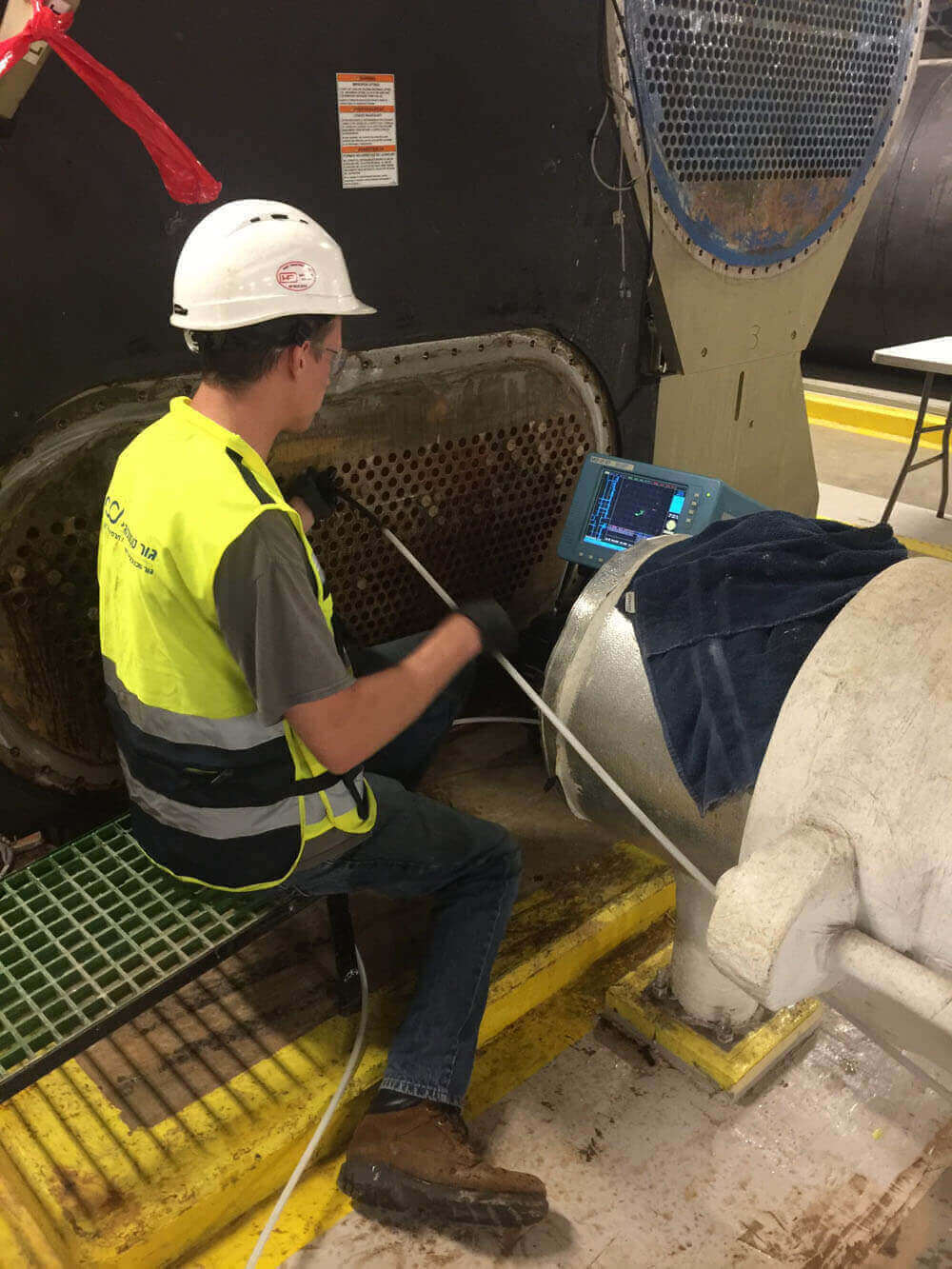

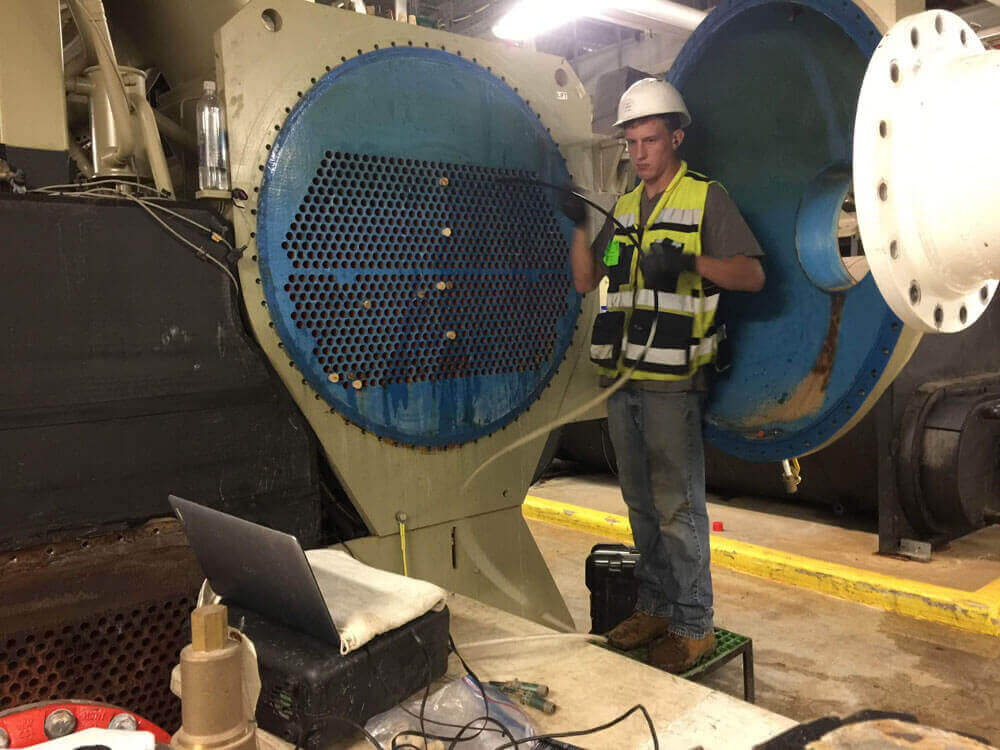

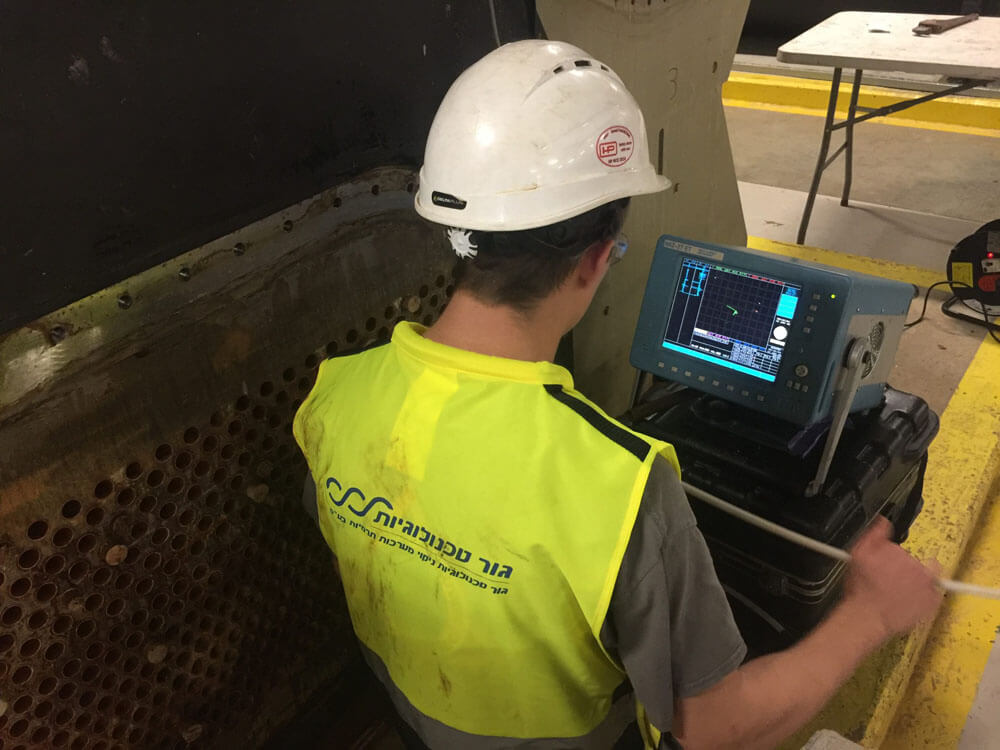

הבדיקה כוללת העברת רגש  Eddy Current מדגם Bobbin & T5 Coil set המאפשר בדיקה מלאה ואיכותית של הצינור מקצה לקצה (Tip to Tip) כולל אזורי גיליונות תמיכה – ללא שטחים “מתים” בהם רגשים מסוג Bobbin אינם מסוגלים להבחין בכשלים בצינורות הנחושת.



שימוש ברגשי 5T מאפשר הבחנה ברורה בין תוספת מתכת הנוצרת מגרדים של ברזל ה”תקעים” בחריצי צינורות הנחושת ואינם מהווים סכנה לפריצה בצינורות, לבין ירידת עובי דופן הצינור אשר מחייבת את סתימת הצינור למניעת נזקים גדולים למדחסי הצ’ילר במקרה של פריצה בצינורות הנחושת וכניסת מים לצד הקרר.



חברת גור טכנולוגיות הינה החברה היחידה בארץ בעלת רגשי T5 המסוגלים לנתר את מצב הצינור מקצה לקצה. חברתנו בצע בדיקות עובי דופן באתרים הגדולים והמכובדים ביותר בארץ כולל במפעל אינטל קריית גת לצ’ילרים בתפוקה של 2,500 טון קירור, בבית-חולים בלינסון, במכון למחקר גרעיני ובאתרים רבים נוספים.



כל יצרני הצ’ילרים בעולם ממליצים על ביצוע בדיקה תקופתית של צינורות החלפת החום אחת ל-3 שנים לצורך שמירה על תקינות המערכת ומניעת נזקים והשבתות ארוכות.
